Переключатель кулачковый BS 16 124 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в двухполюсном исполнении, с четырьмя фиксированными положениями (с углом включения 30°) тип 0-1-2-3. В положении 1_3 замыкаются по два нормально открытых контакта (2NO), а в положении 0 все контакты разомкнуты.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 2.5kW(220/230VAC) по AC-23;
- 3.7kW(380/400VAC) по AC-23;
- 2.2kW(220/230VAC) по AC-3;
- 3kW(380/400VAC) по AC-3.
Переключатель (или выключатель нагрузки) BS 200 92 LK (Rade Koncar) – это коммутационный аппарат в аварийном исполнении для коммутации номинальной нагрузки (главный выключатель).
Имеет два фиксированных положения (с углом включения 90°) тип 0-1 или (OFF-ON). В положении 1 замыкаются четыре нормально открытых контакта (4NO), а в положении 0 размыкаются.
Монтаж BS LK передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для коммутации оборудованием малой мощности,
Номинальный (тепловой) ток 200A или:
- 37kW(220/230VAC) по AC-23;
- 60kW(380/400VAC) по AC-23;
- 37kW(220/230VAC) по AC-3;
- 60kW(380/400VAC) по AC-3;
- 30kW(380/400VAC) по AC-4.
Переключатель кулачковый BS 16 42 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются двенадцать нормально открытых контактов (12NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3;
- 3kW(380/400VAC) по AC-4.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.

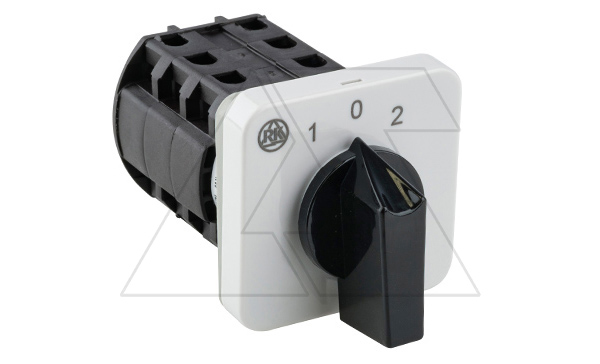

Переключатель кулачковый BS 16 15394 U (Rade Koncar) – это управляющий переключатель контрольных цепей (например, как переключатель режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два рабочих положения (с углом включения 60°), тип 2→0←1, с возвратом из обоих крайних положений.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
По схеме является аналогом переключателя T0-3-15394/E (артикул 072079).
Переключатель кулачковый BS 16 89 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в двухполюсном исполнении, с шестью фиксированными положениями (с углом включения 60°) тип 1-2-3-4-5-6. В положении 1_6 замыкаются по два нормально открытых контакта (2NO).
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 2.5kW(220/230VAC) по AC-23;
- 3.7kW(380/400VAC) по AC-23;
- 2.2kW(220/230VAC) по AC-3;
- 3kW(380/400VAC) по AC-3.
Переключатель кулачковый BS 16 40 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются десять нормально открытых контактов (10NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3;
- 3kW(380/400VAC) по AC-4.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.

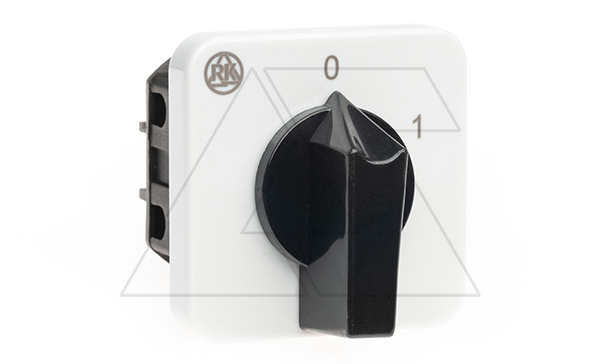

Переключатель кулачковый BS 16 91 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются два нормально открытых контакта (2NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 2.5kW(220/230VAC) по AC-23;
- 3.7kW(380/400VAC) по AC-23.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый BS 16 37 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются семь нормально открытых контакта (7NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3;
- 3kW(380/400VAC) по AC-4.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый PNGBS 92 10 (Rade Koncar) служит для коммутации номинальной нагрузки, а также коммутации цепей управления (управляющий переключатель).
Изготовлен в трехполюсном исполнении с двумя фиксированными положениями, тип 0-1. В положении 1 замыкаются по четыре нормально открытых контакта (4NO), а в положении 0 контакты размыкаются.
Исполнение PNGBS - переключатель в пластиковом корпусе с габаритом (WxHxD) 90x135x110mm IP65 c черной рукояткой, приводимой в действие вращением. Монтаж накладной (наружный).
Применяется в цепях переменного тока (до 690VAC) для коммутации оборудованием малой мощности,
Номинальный (тепловой) ток 25A или:
- 6.5kW(220/230VAC) по AC-23;
- 11kW(380/400VAC) по AC-23;
- 5.5kW(220/230VAC) по AC-3;
- 7.5kW(380/400VAC) по AC-3;
- 4kW(380/400VAC) по AC-4.
Переключатель кулачковый BS 16 38 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются восемь нормально открытых контакта (8NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3;
- 3kW(380/400VAC) по AC-4.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый BS 16 108 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в однополюсном исполнении, с четырьмя фиксированными положениями (с углом включения 30°) тип 0-1-2-3. В положении 1_3 замыкаются по одному нормально открытому контакту (1NO), а в положении 0 все контакты разомкнуты.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 2.5kW(220/230VAC) по AC-23;
- 3.7kW(380/400VAC) по AC-23;
- 2.2kW(220/230VAC) по AC-3;
- 3kW(380/400VAC) по AC-3.

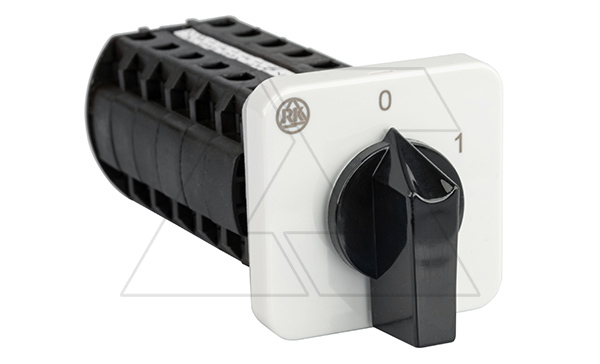

Переключатель кулачковый BS 16 41 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Имеет два фиксированных положения (с углом включения 60°) тип 0-1 или (OFF-ON). В положении 1 замыкаются одинадцать нормально открытых контактов (11NO), а в положении 0 размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3;
- 3kW(380/400VAC) по AC-4.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый BS 16 03 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например пуск эл. двигателя), снабженный черной рукояткой, приводимой в действие вращением.
Имеет одно фиксированное положение в 0 и возвратное положение в 1 (с углом включения 30°) тип 0←1. В положении 1 замыкаются три нормально открытых контакта (3NO) и после возврата в положении 0 контакты размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый BS 16 96 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в трехполюсном исполнении, с шестью фиксированными положениями (с углом включения 60°) тип 1-2-3-4-5-6. В положении 1_6 замыкаются по три нормально открытых контакта (3NO).
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
- 3kW(220/230VAC) по AC-3;
- 5kW(380/400VAC) по AC-3.
Переключатель кулачковый T0-2-15323/E (Eaton) – это аппарат для цепей управления, снабженный черной рукояткой, приводимой в действие вращением. Имеет одно фиксированное положения и одно положение с возвратом (с углом включения 45°) тип ←1 или стартер. В положении 1 замыкаются три нормально открытых контакта (3NO) и при отпускании рукоятки контакты в отсутствии фиксации - размыкаются.
Монтаж T0-/E передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для пуска (старта) трехфазных двигателей малой или средней мощности (20A или 5.5kW по AC-23A, 50-60Hz) с конденсатором в однофазной сети.
Серия переключателей T0 отличается простотой конструкции и повышенной надежностью.
