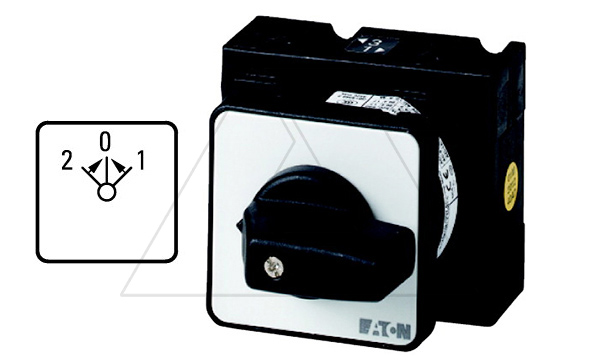

Переключатель кулачковый T0-4-15374/E (Eaton) – это аппарат для цепей управления, снабженный черной рукояткой, приводимой в действие вращением. Изготовлен в четырехполюсном (4P) исполнении, с двумя положениями с возвратом в одно фиксированное (с углом включения 45°) тип 2→0←1. В положениях 1 и 2 замыкается свои для каждого положения четыре нормально открытых контакта (4NO) и при отпускании рукоятки из любого из положений размыкаются в нуле.
Монтаж T0-/E передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для пуска (старта) электродвигателей малой или средней мощности (20A или 5.5kW по AC-23A, 50-60Hz) через контакторы в реверсивных сборках, а также во вторичных цепях (цепи измерения, автоматики, безопасности, сигнализации и пр.).
Серия переключателей T0 отличается простотой конструкции и повышенной надежностью.
Переключатель кулачковый BS 16 202 U (Rade Koncar) – это аппарат для коммутации номинальной нагрузки и управляющий переключатель контрольных цепей (например, как переключатели режимов работы), снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в однополюсном исполнении, с одним фиксированным положением в 0 и двумя возвратными положениями в 1, 2 (с углом включения 30°) тип 1→0←2. В возвратных положениях 1, 2 замыкаются по два нормально открытых контакта (2NO), а в положении 0 контакты размыкаются.
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 2.5kW(220/230VAC) по AC-23;
- 3.7kW(380/400VAC) по AC-23.
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
Переключатель кулачковый T0-2-8231/E (Eaton) – это аппарат для цепей управления, снабженный черной рукояткой, приводимой в действие вращением. Изготовлен в однополюсном (1P) исполнении, с четырьмя фиксированными положениями (с углом включения 60°) тип 1-2-3-4. В положении 1, 2, 3, 4 замыкается по одному нормально открытому контакту (1NO).
Монтаж T0-/E передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и двух отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления ступенчатого оборудованием малой или средней мощности (20A или 6.5kW по AC-23A, 50-60Hz), а также ступенчатым управлением во вторичных цепях (цепи измерения, автоматики, безопасности, сигнализации и пр.) без нулевого положения.
Серия переключателей T0 отличается простотой конструкции и повышенной надежностью.
